濕法PU好不好？濕法PU有啥用？濕法PU……等等的問題在腦子里爆出來，對于這些未知煩惱嗎？廣東全鴻來幫你解決你所不知道的問題！
想知道濕法PU好不好？你需要了解它，足夠的了解它，你才會下定決心要或者不要它。
首先我們來了解一下濕法PU的生產流程
PU合成革的生產方法可分為干法、濕法和凝聚徐復法三種。
干法(又稱涂敷法)：是把PU樹脂配成具有一定固含量、一定粘度的溶膠，涂布在作為載體的離型紙上，通過烘箱，控制一定的溫度、速度等工藝條件，使溶劑揮發(fā)形成膜。然后在其上面涂布粘合層后與底布復合，經干燥、固化、冷卻后再與離型紙剝離，最后經印刷處理等工序，即得干法PU合成革，離型紙經驗紙機復卷后，可重復使用。
濕法：是將基布直接浸漬于已調配好的PU樹脂中，然后經過25%的二甲基甲酰胺水溶液進行洗滌固化，再經熱水洗滌，最后干燥及后處理，即得濕法PU合成革。
凝聚涂敷法：是將基布浸潰于PU樹脂中經洗滌固化后，再用樹脂涂敷和后處理，即得凝聚涂敷法PU合成革。
PU合成革基本配方及工藝條件：
面料PU 100 干燥溫度90-l00℃
MEK：丁酮 20 干燥時間1分鐘
DMF：二甲基甲酰胺 20
著色劑 12
底料：PVC 100
DOP 55
DBP 12 塑化溫度200℃
碳酸鈣10 塑化時間1分鐘
穩(wěn)定劑3
氧化鋅 5
發(fā)泡劑AC 3
顏料 1
影響因素
有些人可能不知道干法和濕法的區(qū)別，就會說都一樣、差不多啊這樣子，我們現(xiàn)在來說說干法和濕法的區(qū)別。
PU干法涂層面料——字面上 是 制作過程 沒有水，即為干，即將PU樹脂直接涂覆在基布上而成；
PU濕法涂層面料——字面上，是 “濕”，要接觸水的，先在基布上涂覆PU樹脂，然后放到DMF水溶液中，等到基布上的PU樹脂中的DMF析出到DMF水溶液后，干燥，即得。

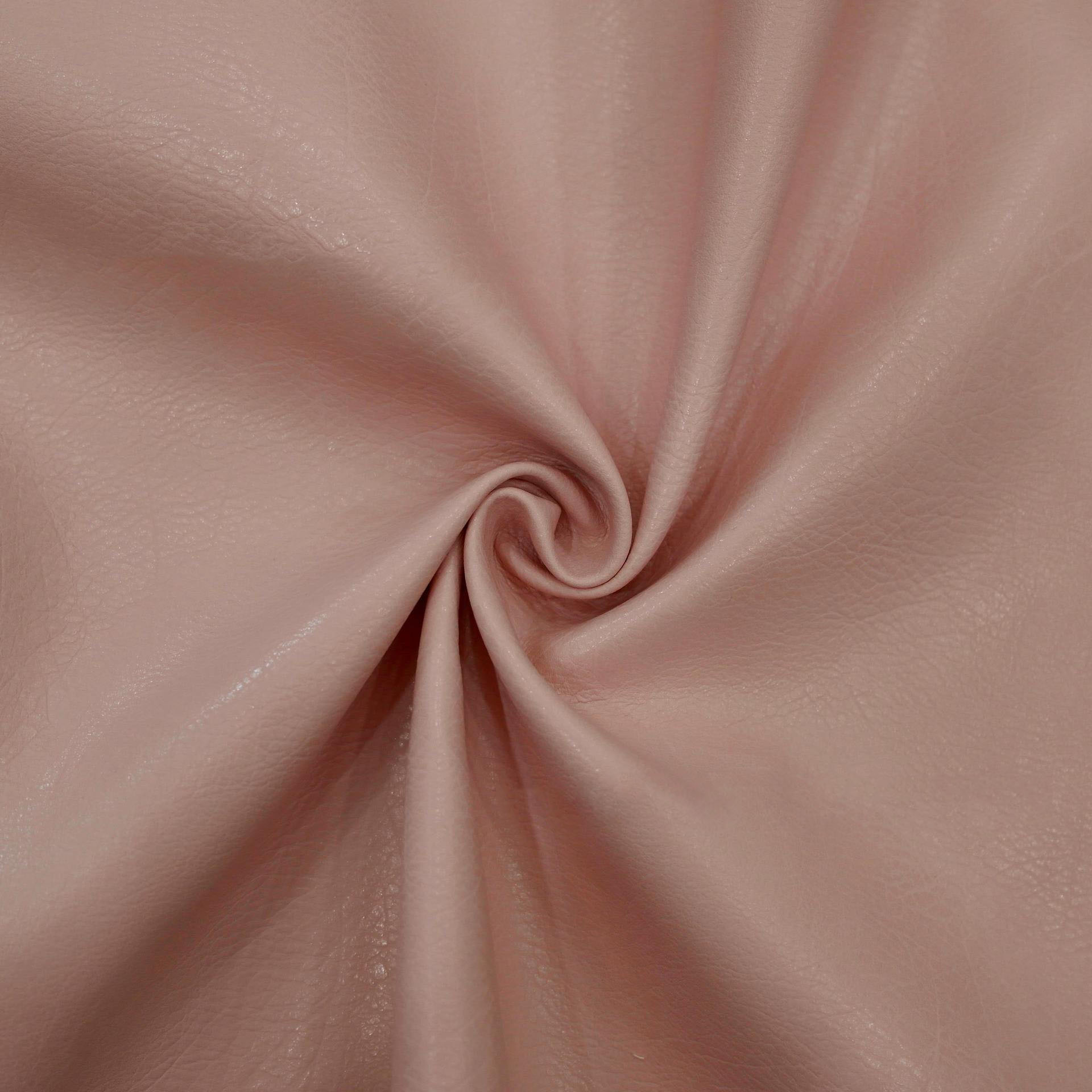

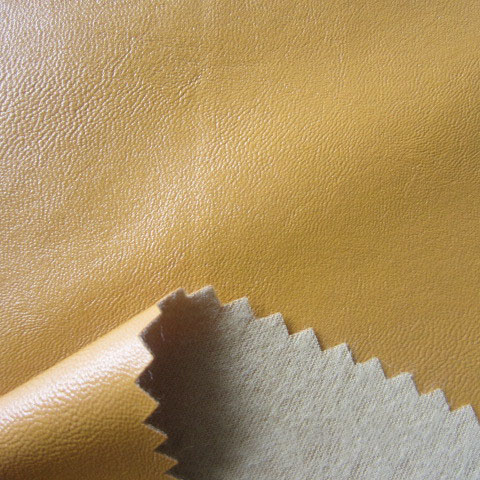

PU合成革根據(jù)制作工藝的不同主要分為干法 PU和濕法PU。所謂干法PU，是指將溶劑型聚氨酯樹脂中的溶劑揮發(fā)掉后，得到的多層薄膜加上底布而構成的多層結構體。而濕法PU，是將溶劑型聚氨酯，采 用水中成膜法而得到的具有透氣性和透濕性，又同時具有連續(xù)多孔層的多層結構體。
簡而言之，干法和濕法的主要區(qū)別是在制作過程中是否有加水這一步驟，所以在手感上，干法PU較硬，透氣性差，而濕法PU由于加上水的作用，手感較為柔軟，且透氣性較好，款式也較多。
濕法PU，PU皮革，羽毛球拍內柄皮找東莞市全鴻體育用品有限公司，16年專注羽毛球拍線，吸汗帶，自行車纏帶，球拍吸汗帶，羽毛球拍手膠，網(wǎng)球拍柄皮，棒球棒手柄皮，高爾夫球把帶的球拍配件生產廠家，世界各大知名羽球拍，網(wǎng)球拍廠家合作廠家。產品可達歐盟標準，國.家.專利產品，自有研發(fā)工廠，產品穩(wěn)定，手感不變。我們可以按您的要求，提供專屬定制。免.費.試.用樣品，可.免.費.設計包裝，交期準時。
